GUiDEPULS60 雷达物位计

由智能芯片和AI算法加持的新一代雷达物位计 GUiDEPULS69

GUiDEPULS60系列智能雷达物位计服务了超过11000家企业,产品已获得国家计量器具形式批准(证书号2011 L 275L-11)等认证;全新GUiDEPULS69雷达物位计,采用最新的雷达技术,精准识别发射微波与接收微波的时间间隔,从而计算出雷达物位计天线到被测介质表面的距离。以此检测各种介质的物料高度。非接触式测量技术,不受过程条件的影响,如温度、压力、挥发、强烈粉尘等;仪表安装调试非常简便,无需充填和排空容器。
产品详情

 雷达物位计工作原理:


  GUiDEPULS60系列雷达物位计,通过雷达天线发射微波脉冲或连续微波,这个微波以光速在空间传播,在被测介质表面被反射回来,被同一天线接收。发射微波与接收微波的时间间隔与天线到被测介质表面的距离成正比。GUiDEPULS60系列雷达物位计采用智能可调频雷达解调技术,可以准确识别发射微波与接收微波的时间间隔,从而进一步计算出天线到被测介质表面的距离。通过雷达天线接收反射的微波脉冲并将其传输给信号处理器,理器对此信号进行处理,识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能系统完成计算,精度可达到毫米级。

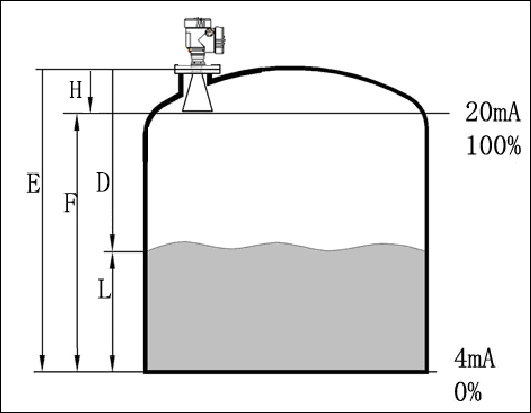

  左图示例:雷达距离物料表面的距离"D"与脉冲的时间行程"T"成正比:D=C×T/2;其中"C"为对应波段传输速度;因空罐的距离"E"已知,则物位"L"为:L=E-D;通过设置空罐高度"E"(=零点=0%),满罐位置"H"(=满点=100%),定义雷达物位计输出信号的零点和满点,"F"则是实际物料测量范围(F=E-H),如果H设为"0"时F=E


GUiDEPULS60系列雷达物位计特点:

GUiDEPULS60系列雷达物位计由于采用了全新的AI智能微处理器和独特的GUIDE-Echo回波处理技术,提高了雷达物位计运算速度,让雷达可以在短时间内做出更多运算;内置“虚假回波存储”功能使得仪表在多个虚假回波的工况下,可正确地确认真实回波,获得准确的测量结果。

技术参数:

测量范围:10m、30m、120m

测量精度:±1mm、±5mm、±10mm

测量盲区:0...300mm(根据不同型号)

输出信号:4-20mA、HART、RS485等

工作电源:DC 24V、AC220V

过程温度:-40...+80℃、-40...+120℃、-40...+250℃、最高1000℃

过程压力:-0.1...+0.3Mpa、-0.1...+1.6Mpa,可选最大压力10.0MPA

天线材质:316L、304SS、PTFE、PP、陶瓷等

工作频率:80GHz、26GHz、6.3GHz

安全类型:ExiaIICT6防爆

防护等级:IP67、IP68

过程连接:螺纹、法兰、卫生卡箍接口等

法兰规格:DN50—DN300

法兰标准:默认HG/T20592-2009,支持GB/T 9112~9124-2010、ANSI标准等

应用

GUiDEPULS60雷达物位计几乎可以测量所有液体,即便是在高压和高温环境下,测量依旧稳定可靠;多种天线结构,可以测量腐蚀性液体,也可以用于食品和医药制造领域;固体块料、粉尘、搅拌、粘附、冷凝等工况都有完美解决方案。

优点

非接触式测量,安装简单,方便维护;

测量不受过程条件的影响,如温度、压力、挥发、强烈粉尘等;

仪表安装调试非常简便,无需充填和排空容器。

特别应用

高温:特别定制型可以检测工艺高温高达800℃的介质

高压:采用陶瓷和石墨绝缘密封材料使其可以在16.0MPa的容器内可靠应用

防腐蚀:采用PTFE材质或PTFE涂层处理的传感器,可以适用几乎所有腐蚀性介质。

调试方法

GUIDEPULS60有三种调试方法:

1、显示/调试模块(编程器)

2、蓝牙APP调试(选配)

3、上位机调试软件GDPFSOFTWARE

4、HART手持编程器

图示:显示/调试模块

① 液晶显示屏     1720149372192658.jpg

② 按键

雷达物位计现场应用案例:



产品介绍:

图示



型号

GUiDEPULS 69 A 【液体型】

80G调频连续波FMCW

GUiDEPULS 69 B【固体型】

80G调频连续波FMCW

技术参数

测量介质:液体、浆料等

测量范围:10m、30m、120m

测量精度:±1mm

过程温度:-40...+80℃、-40...+120℃、-40...+200℃、可选最高1000℃

过程压力:-0.1...+0.3Mpa、-0.1...+1.6Mpa,可选最大压力10.0MPA

工作频率:80GHz

输出信号:4-20mA、HART、RS485等

工作电源:DC 24V、AC220V

工作频率:80GHz

过程连接:螺纹、法兰、卫生接口等

天线材质:316L、304SS、PTFE、PP、陶瓷等

防爆标志:ExiaIICT6

防护等级:IP67、IP68

测量介质:颗粒、粉尘、块状料等

测量范围:10m、30m、120m

测量精度:±1mm

过程温度:-40...+80℃、-40...+120℃、-40...+200℃、最高1000℃

过程压力:-0.1...+0.3Mpa、-0.1...+1.6Mpa,可选最大压力10.0MPA

工作频率:80GHz

输出信号:4-20mA、HART、RS485等

工作电源:DC 24V、AC220V

过程连接:螺纹、法兰、卫生接口等

天线材质:316L、304SS、PTFE、PP、陶瓷等

防爆标志:ExiaIICT6

防护等级:IP67、IP68





型号

GUiDEPULS 61

GUiDEPULS 62

GUiDEPULS 63

应用

含有蒸汽、冷凝水、腐蚀性条件的液体

过程条件复杂并且腐蚀性较强的液体。

工艺条件复杂的仓储容器或过程容器的液体。

技术参数

最大量程:20m

测量精度:±10mm

过程温度:-40...+100

过程压力:-0.1...+0.3   Mpa

信号输出:4...20mA/HART

过程连接:G1½A螺纹、法兰等

天线材质:PPPTFE

电气接口:M20*1.51/2NPTF

防爆标志:ExiaIICT6

最大量程:30m

测量精度:±10mm

过程温度:-40...+200

过程压力:-0.1...+2.5   Mpa

信号输出:4...20mA/HART

过程连接:法兰

天线材质:316+PTFE

电气接口:M20*1.51/2NPTF

防爆标志:ExiaIICT6

最大量程:35m

测量精度:±10mm

过程温度:-40...+250

过程压力:-0.1...4.0   Mpa

过程连接:4...20mA/HART

法兰

天线材质:316L304SS

电气接口:M20*1.51/2NPTF

防爆标志:ExiaIICT6





型号

GUiDEPULS64固体型

GUiDEPULS65卫生型

GUiDEPULS 66 液体型

应用

仓储容器或过程容器的固体块料

侵蚀性液体或有特殊卫生要求的液体。

小型存储容器或过程容器的液体。

技术参数

最大量程:35m

测量精度:±10mm

过程温度:-40...+250

过程压力:-0.1...+4.0   Mpa

工作频率:6.3GHz

信号输出:4...20mA/HART

过程连接:法兰

天线材质:316L304SS

电气接口:M20*1.51/2NPTF

防爆标志:ExiaIICT6

最大量程:20m

测量精度:±5mm

过程温度-40...+200

过程压力:-0.1...+2.5   Mpa

工作频率:26GHz

信号输出:4...20mA/HART

过程连接:法兰

天线材质:304+PTFE

电气接口:M20*1.51/2NPTF

防爆标志:ExiaIICT6

最大量程:30m

测量精度:±5mm

过程温度-40...250

过程压力:-0.1...+4.0   Mpa

工作频率:26GHz

信号输出:4...20mA/HART

过程连接:G1½A螺纹、法兰等

天线材质:316L304SS

电气接口:M20*1.51/2NPTF

防爆标志:ExiaIICT6




型号

GUiDEPULS 67

GUiDEPULS 68 【喇叭型天线】

应用

小型存储容器或过程容器,过程条件简单的固体,经济之选。

存储容器或过程容器,过程条件复杂的固体料位

技术参数

最大量程:20

测量精度:±5mm

过程温度:-40250

过程压力:-0.1...+4.0   Mpa

工作频率:26GHz

信号输出:4-20mA/HART/   RS485

过程连接:G1½A螺纹、法兰等

天线材质:316L304SS

防爆标志:ExiaIICT6

最大量程:50

测量精度:±5mm

过程温度:-40350

过程压力:-0.1...+4.0   Mpa
 工作频率:26GHz

信号输出:4-20mA/HART/RS485

过程连接:G1½A螺纹、法兰等

天线材质:316L304SS

防爆标志:ExiaIICT6




型号

GUiDEPULS 【抛物面天线】

【超高温定制型】

应用

大量程固体料位,过程条件复杂的固体料位

超高温的固体或液体物位连续测量

最高可解决1100℃高温

技术参数

最大量程:70

测量精度:±5mm

过程温度:-40+250

过程压力:-0.1...+1.6   Mpa
  工作频率:26GHz

输出信号:4-20mA/HART/RS485

过程连接:G1½A螺纹、法兰等

天线材质:316L304SS

防爆标志:ExiaIICT6

最大量程:30m

测量精度:±10mm

过程温度:-60...+1100

过程压力:-0.1...+16.0   Mpa

工作频率:26GHz/6Ghz

输出信号:4-20mA/HART/RS485

过程连接:法兰/螺纹/其他

天线材质:316LAl2O3、石墨等

防爆标志:ExiaIICT6


选型指南:

北京微感智测科技有限公司
GUiEPULS69系列雷达物位计

雷达物位计选型代码介质类型

A液体
B固体










安全类型
P标准型
I本安型 ExiaIICT6
G隔爆+本安 Exdia[ia   Ga]IICT6









天线型式/材料
3Φ32mm 透镜天线/304SS+PTFE
4Φ48mm 透镜天线/304SS+PTFE
5Φ78mm 透镜天线/304SS+PTFE
7Φ32mm 透镜天线/316L+PTFE
8Φ48mm 透镜天线/316L+PTFE
9Φ78mm 透镜天线/316L +PTFE








容器接管长度
C≤200mm(默认)
D>200mm







过程连接方式
GA螺纹 G 1½
W3Φ50.5mm卫生型卡盘
WAΦ64mm卫生型卡盘
W4Φ77.5mm卫生型卡盘
W5Φ106mm卫生型卡盘
FA法兰 DN50 PN16 RF   (HG/T20592-2009)
FB法兰 DN80 PN16 RF   (HG/T20592-2009)
FC法兰 DN100 PN16 RF   (HG/T20592-2009)
FD法兰 DN150 PN16 RF   (HG/T20592-2009)
FE法兰 DN200 PN16 RF   (HG/T20592-2009)
FF法兰 DN250 PN16 RF   (HG/T20592-2009)
FX特殊标准/材质






密封材料/过程温度
1PP/-40…+80℃
2Viton/-40…+120℃
4FKM/-40…+200℃
5FFKM/-40…+250℃
6Al2O3/-60…+400℃
X其他定制型





供电性质/输出信号
HDC   24V 二线制/4-20mA+HART协议
KDC   24V 四线制/4-20mA+HART协议
VAC   220V 四线制/4-20mA+HART协议
RDC   12-24V RS485   Modbus协议




壳体材质/防护等级
A铸铝/IP67
S不锈钢/IP68



电气接口
MM20*1.5     1个
M2M20*1.5     2个
N1/2"NPT(F)   1个
N21/2"NPT(F)   2个


显示和调试工具
A带显示和调试模块
X不带显示和调试模块
B带显示和调试模块,附加蓝牙调试功能

附加功能
X
W万向瞄准器
C气体吹扫接口1/4"NPT
GUiEPULS69###########订货代码

GUiDEPULS61

北京微感智测科技有限公司
    GUiDEPULS61 雷达物位计










安全认证
P标准型
I本安防爆型 ExiaIICT6








天线型式/材料
A棒式/PP
B棒式/PTFE
CDN80锥面天线/PTFE
DDN100锥面天线/PTFE







容器接管长度
A≤50mm
B≤100mm
C≤200mm
D≤300mm
E特别规格






过程连接形式/材料
GP螺纹 G1½A
F1法兰 DN50 PN16 RF/PP   (HG/T20592-2009)
F2法兰 DN80 PN16 RF/PP   (HG/T20592-2009)
F3法兰 DN100 PN16 RF/PP   (HG/T20592-2009)
FJ法兰 DN50 PN16 RF/PTFE   (HG/T20592-2009)
FK法兰 DN80 PN16 RF/PTFE   (HG/T20592-2009)
FL法兰 DN100 PN16 RF/PTFE   (HG/T20592-2009)
FA法兰 DN50 PN16 RF/304SS   (HG/T20592-2009)
FB法兰 DN80 PN16 RF/304SS   (HG/T20592-2009)
FC法兰 DN100 PN16   RF/304SS (HG/T20592-2009)
FD法兰 DN150 PN16   RF/304SS (HG/T20592-2009)
FE法兰 DN50 PN16 RF/316L   (HG/T20592-2009)
FF法兰 DN80 PN16 RF/316L   (HG/T20592-2009)
FG法兰 DN100 PN16 RF/316L   (HG/T20592-2009)
FX特殊标准/材质





密封材料/过程温度
1Kalrez/-30…+80℃
2Viton/-40…+120℃
4Viton/-40…+200(配散热适配器)
5PTFEK/-40…+250℃(配散热适配器)




供电性质/输出信号
HDC 24V   二线制/4-20mA+HART协议
KDC 24V   四线制/4-20mA+HART协议
VAC 220V   四线制/4-20mA+HART协议



壳体材质/防护等级
A铸铝/IP66
S304不锈钢/IP67



电气接口

MM20*1.5   1个

M2M20*1.5   2个

N1/2"NPT(F) 1个

N21/2"NPT(F) 2个

表头显示和调试模块
A
X不带
GUiDEPULS61#########选定型号

GUiDEPULS62

北京微感智测科技有限公司
    GUiDEPULS62 雷达物位计










安全认证
P标准型
I本安防爆型 ExiaIICT6







天线型式/材料
D75mm喇叭天线/316+特氟龙涂层
E95mm喇叭天线/316+特氟龙涂层
F145mm喇叭天线/316+特氟龙涂层






过程连接形式/材料
F1法兰 DN50 PN16 RF/PP   (HG/T20592-2009)
F2法兰 DN80 PN16 RF/PP   (HG/T20592-2009)
F3法兰 DN100 PN16 RF/PP   (HG/T20592-2009)
FJ法兰 DN50 PN16 RF/PTFE   (HG/T20592-2009)
FK法兰 DN80 PN16 RF/PTFE   (HG/T20592-2009)
FL法兰 DN100 PN16 RF/PTFE   (HG/T20592-2009)
FA法兰 DN50 PN16 RF/304SS   (HG/T20592-2009)
FB法兰 DN80 PN16 RF/304SS   (HG/T20592-2009)
FC法兰 DN100 PN16   RF/304SS (HG/T20592-2009)
FD法兰 DN150 PN16   RF/304SS (HG/T20592-2009)
FE法兰 DN50 PN16 RF/316L   (HG/T20592-2009)
FF法兰 DN80 PN16 RF/316L   (HG/T20592-2009)
FG法兰 DN100 PN16 RF/316L   (HG/T20592-2009)
FX特殊标准/材质





密封材料/过程温度
2Viton/-40…+120℃
4Viton/-40…+200(配散热适配器)




供电性质/输出信号
HDC 24V   二线制/4-20mA+HART协议
KDC 24V   四线制/4-20mA+HART协议
VAC 220V   四线制/4-20mA+HART协议



壳体材质/防护等级
A铸铝/IP66
S304不锈钢/IP67


电气接口
MM20*1.5   1个
M2M20*1.5   2个
N1/2"NPT(F) 1个
N21/2"NPT(F) 2个

表头显示和调试模块
A
X不带
GUiDEPULS62#######A选定型号

GUiDEPULS63

北京微感智测科技有限公司
    GUiDEPULS63 雷达物位计
适用于工艺结构复杂的液体检测







安全认证
P标准型
I本安防爆型 ExiaIICT6







天线型式/材料
C2"导波管天线/304SS
D75mm喇叭天线/304SS
E95mm喇叭天线/304SS
F145mm喇叭天线/304SS
G195mm喇叭天线/304SS
D675mm喇叭天线/316L
E695mm喇叭天线/316L
F6145mm喇叭天线/316L






过程连接形式
F1法兰 DN50 PN16 RF/PP   (HG/T20592-2009)
F2法兰 DN80 PN16 RF/PP   (HG/T20592-2009)
F3法兰 DN100 PN16 RF/PP   (HG/T20592-2009)
FJ法兰 DN50 PN16 RF/PTFE   (HG/T20592-2009)
FK法兰 DN80 PN16 RF/PTFE   (HG/T20592-2009)
FL法兰 DN100 PN16 RF/PTFE   (HG/T20592-2009)
FA法兰 DN50 PN16 RF/304SS   (HG/T20592-2009)
FB法兰 DN80 PN16 RF/304SS   (HG/T20592-2009)
FC法兰 DN100 PN16   RF/304SS (HG/T20592-2009)
FD法兰 DN150 PN16   RF/304SS (HG/T20592-2009)
FE法兰 DN200 PN16   RF/304SS (HG/T20592-2009)
FF法兰 DN250 PN16   RF/304SS (HG/T20592-2009)
FX特殊标准/材质








密封材料/过程温度
2Viton/-40…+120℃
4Viton/-40…+200(配散热适配器)
5PTFE/-40…+250℃(配散热适配器)




供电性质/输出信号
HDC 24V   二线制/4-20mA+HART协议
KDC 24V   四线制/4-20mA+HART协议
VAC 220V   四线制/4-20mA+HART协议



壳体材质/防护等级
A铸铝/IP66
S304不锈钢/IP67


电气接口
MM20*1.5   1个
M2M20*1.5   2个
N1/2"NPT(F) 1个
N21/2"NPT(F) 2个

表头显示和调试模块
A
X不带
GUiDEPULS63#######A选定型号

GUiDEPULS64

北京微感智测科技有限公司
    GUiDEPULS64 雷达物位计
适用于工艺结构简单的固体测量









安全认证
P标准型
I本安防爆型 ExiaIICT6







天线型式/材料

E95mm喇叭天线/304SS
F145mm喇叭天线/304SS
G195mm喇叭天线/304SS

H245mm喇叭天线/304SS
F6145mm喇叭天线/316L
G6195mm喇叭天线/316L
H6245mm喇叭天线/316L






过程连接形式
FA法兰 DN50 PN16 RF/304SS   (HG/T20592-2009)
FB法兰 DN80 PN16 RF/304SS   (HG/T20592-2009)
FC法兰 DN100 PN16   RF/304SS (HG/T20592-2009)
FD法兰 DN150 PN16   RF/304SS (HG/T20592-2009)
FE法兰 DN200 PN16   RF/304ss (HG/T20592-2009)
FF法兰 DN250 PN16   RF/304ss (HG/T20592-2009)
FX特殊标准/材质





密封材料/过程温度
2Viton/-40…+120℃
4Viton/-40…+200(配散热适配器)
5PTFEK/-40…+250℃(配散热适配器)




供电性质/输出信号
HDC 24V   二线制/4-20mA+HART协议
KDC 24V   四线制/4-20mA+HART协议
VAC 220V   四线制/4-20mA+HART协议



壳体材质/防护等级
A铸铝/IP66
S304不锈钢/IP67


电气接口
MM20*1.5   1个
M2M20*1.5   2个
N1/2"NPT(F) 1个
N21/2"NPT(F) 2个

表头显示和调试模块
A
X不带
GUiDEPULS64#######A选定型号

GUiDEPULS66

北京微感智测科技有限公司
    GUiDEPULS66 雷达物位计









安全认证
P标准型
I本安防爆 ExiaIICT6
G隔爆+本安(Exdia[ia   Ga]IICT6)







天线型式/材料
B44mm棒式天线/PTFE
C48mm喇叭天线/304SS
D75mm喇叭天线/304SS
E95mm喇叭天线/304SS
F245mm抛物面天线/304SS
G195mm喇叭天线/304SS
D675mm喇叭天线/316L
E695mm喇叭天线/316L
F6245mm抛物面天线/316L
V8DN80锥面天线/PTFE
V9DN100锥面天线/PTFE
X定制






过程连接形式
GP螺纹 G1½A
FA法兰 DN50 PN16 RF/304SS   (HG/T20592-2009)
FB法兰 DN80 PN16 RF/304SS   (HG/T20592-2009)
FC法兰 DN100 PN16   RF/304SS (HG/T20592-2009)
FD法兰 DN150 PN16   RF/304SS (HG/T20592-2009)
FE法兰 DN200 PN16   RF/304SS (HG/T20592-2009)
FF法兰 DN250 PN16   RF/304SS (HG/T20592-2009)
FJ法兰 DN50 PN16 RF/PTFE   (HG/T20592-2009)
FK法兰 DN80 PN16 RF/PTFE   (HG/T20592-2009)
FL法兰 DN100 PN16 RF/PTFE   (HG/T20592-2009)
F1法兰 DN50 PN16 RF/PP   (HG/T20592-2009)
F2法兰 DN80 PN16 RF/PP   (HG/T20592-2009)
F3法兰 DN100 PN16   RF/PP(HG/T20592-2009)
FX特殊标准/材质





密封材料/过程温度
2Viton/-40…+120℃
4Viton/-40…+200(配散热适配器)
5PTFE/-40…+250℃(配散热适配器)




供电性质/输出信号
HDC 24V   二线制/4-20mA+HART协议
KDC 24V   四线制/4-20mA+HART协议
VAC 220V   四线制/4-20mA+HART协议



壳体材质/防护等级
A铸铝/IP66
S304不锈钢/IP67


电气接口
MM20*1.5   1个
M2M20*1.5   2个
N1/2"NPT(F) 1个
N21/2"NPT(F) 2个

显示模块和调试模块
A
X不带
GUiDEPULS66#######A选定型号

GUiDEPULS67【固体料位】

北京微感智测科技有限公司
    GUiDEPULS67 雷达物位计










安全认证
P标准型
I本安防爆型 ExiaIICT6
G隔爆+本安 Exdia[ia   Ga]IICT6








天线型式/材料
D75mm喇叭天线/304SS
E95mm喇叭天线/304SS
F245mm抛物面天线/304SS
G195mm喇叭天线/304SS
D675mm喇叭天线/316L
E695mm喇叭天线/316L
F6245mm抛物面天线/316L







过程连接形式
GP螺纹 G1½A
FA法兰 DN50 PN16 RF/304SS   (HG/T20592-2009)
FB法兰 DN80 PN16 RF/304SS   (HG/T20592-2009)
FC法兰 DN100 PN16   RF/304SS (HG/T20592-2009)
FW法兰 DN125 PN16   RF/304SS (HG/T20592-2009)
FX特殊标准/材质






密封材料/过程温度
2Viton/-40…+120℃
4Viton/-40…+200(配散热适配器)
5PTFE/-40…+250℃(配散热适配器)





供电性质/输出信号
HDC 24V   二线制/4-20mA+HART协议
KDC 24V   四线制/4-20mA+HART协议
VAC 220V   四线制/4-20mA+HART协议




壳体材质/防护等级
A铸铝/IP66
S304不锈钢/IP67



电气接口
MM20*1.5   1个
M2M20*1.5   2个
N1/2"NPT(F) 1个
N21/2"NPT(F) 2个


显示模块和调试模块
A
X不带

附加设备
W万向瞄准器
C气体出扫接口1/4"NPT
X
GUiDEPULS67#########选定型号

GUiDEPULS68【固体料位】

北京微感智测科技有限公司
    GUiDEPULS68 雷达物位计
适用于结构复杂的大型料仓料位测量








安全认证
P标准型
I本安防爆型 ExiaIICT6
G隔爆+本安 Exdia[ia   Ga]IICT6








天线型式/材料
D75mm喇叭天线/304SS
E95mm喇叭天线/304SS
F245mm抛物面天线/304SS
G195mm喇叭天线/304SS
D675mm喇叭天线/316L
E695mm喇叭天线/316L
F6245mm抛物面天线/316L







过程连接形式
GP螺纹 G1½A
FA法兰 DN50 PN16 RF/304SS   (HG/T20592-2009)
FB法兰 DN80 PN16 RF/304SS   (HG/T20592-2009)
FC法兰 DN100 PN16   RF/304SS (HG/T20592-2009)
FW法兰 DN125 PN16   RF/304SS (HG/T20592-2009)
FD法兰 DN150 PN16   RF/304SS (HG/T20592-2009)
FE法兰 DN200 PN16   RF/304SS (HG/T20592-2009)
FF法兰 DN250 PN16   RF/304SS (HG/T20592-2009)
FX特殊标准/材质






密封材料/过程温度
2Viton/-40…+120℃
4Viton/-40…+200(配散热适配器)
5PTFE/-40…+250℃(配散热适配器)
6陶瓷+石墨/-60…+400℃(配散热适配器)





供电性质/输出信号
HDC 24V   二线制/4-20mA+HART协议
KDC 24V   四线制/4-20mA+HART协议
VAC 220V   四线制/4-20mA+HART协议




壳体材质/防护等级
A铸铝/IP66
S304不锈钢/IP67



电气接口
MM20*1.5   1个
M2M20*1.5   2个
N1/2"NPT(F) 1个
N21/2"NPT(F) 2个


显示模块和调试模块
A
X不带

附加设备
W万向瞄准器
C气体吹扫接口1/4"NPT
X
GUiDEPULS68#########选定型号

 产品尺寸图:
